產品簡介
Krystol T1 混凝土防水涂刷系統是一種在表面應用的結晶泥漿涂刷產品，它能夠將新建建筑或已建建筑的混凝土轉變成一層永久防水屏障。
Krystol T1 混凝土防水涂刷系統能降低混凝土的滲透性，防止水分和水溶性化學物質的滲入。它能夠取代表面應用型防水卷材，并且通常用于修復失效的防水卷材。
Krystol T1 包含 Krystol 技術。當應用于混凝土時，Krystol 會與水及未水化的水泥顆粒發生化學反應，生成不能溶解的針狀結晶體，填充到混凝土中的細孔洞和細微裂縫當中，并阻斷水分和水載污染物的滲入通道。在混凝土使用壽命期間進入的水分將引起結晶，確保混凝土永久防水。
| 物理性質 | |
| 外觀 | 灰色粉末 |
| pH值 (與水混合) | 13 |
| 體積密度 | 1.25 g/cm3 (78 lb/ft3) |
| VOC’s | 0% |
| 塑性性質 | |
| 反應時間 (溫度攝氏20度, 相對濕度50%) | 30 分鐘 [不停攪拌] (稀漿狀) |
| 硬化 時間 (溫度攝氏20度, 相對濕度50%) | 5 小時 |
| 硬化性能 | |
| 抗靜水壓力 | 140 米 (460 英尺) |
| 結晶體滲透速度 | 每周2-10 毫米 (0.08 - 0.4 英寸) |
| 拉脫強度（ASTM C1583） | 3.1 MPa (450 psi) |
| 裂縫自愈合 | ≤ 0.5 mm (0.02 in) |
| 自愈和能力（壓力下） | 經Krystol T1涂刷過的樣本受不斷增加的水壓，引起滲漏。Krystol T1將愈合滲漏并在水頭壓力為46.7米（150英尺）下始終保持干燥，這也是設備能夠承受的最大壓力。它是唯一能夠愈合并保持干燥的結晶產品。 - 紐約和新澤西港務局。1980年 |
| 滲透性 | 與普通混凝土樣塊相比，涂刷了Krystol T1的樣塊的滲水率降低了75-90%。 按照DIN 1048：第5部分（0.5 MPa/72.5 psi靜水壓力，持續72小時）進行測試時：
當按照USACE CRD-C48（1.38 MPa/200 psi的靜水壓力，持續14天）進行測試時，將經Krystol T1涂刷過的樣本分成兩半并測量水滲透深度。對照樣本的平均滲透深度為50毫米，而經Krystol T1涂刷過的樣本平均為5毫米，表明滲透性降低了90%。 – Kryton International, 2015 |
| 飲用水容器 | 通過了美國 NSF61飲用水安全測試認證 |
| 抗硫酸鹽 | 在高硫酸鹽溶液中進行21次濕/干循環后，經Krystol T1涂刷過的混凝土沒有強度損失，而未涂刷過的混凝土有顯著的強度損失。 - HBT Agra 1976 |
| （Krystol）滲透深度 | 用3毫米灰泥涂刷30/20等級混凝土，然后用Krystol T1涂刷。養護后，刮掉Krystol T1和灰泥，按照DIN 1048-5試驗程序（0.5 MPa，72.5 psi，持續72小時）測試樣本的滲透性。即使在刮掉涂層后，經涂刷過的樣本的滲透性比未經涂刷的混凝土低51%，證明Krystol穿透了灰泥層并進入混凝土本身。 - MateriaLab, Hong Kong, 2010 “在這些試驗中使用的混凝土缸的斷裂表面中觀察到細孔洞中有晶體生長，最深在距離涂刷表面4英寸（100毫米）的位置。這證明了使用‘Krystol’可實現深滲透的說法。” - HBT Agra Ltd., 1976 |
| 吸水率（BS 1881：第2部分） | 經Krystol T1涂刷過的混凝土和未經涂刷的對照混凝土按照“BS 1881：第2018部分”測試；混凝土的初始表面吸收。未經涂刷的混凝土具有1.8毫升/平方米的表面吸收，而經Krystol T1涂刷過的混凝土立方塊的表面吸收為零，并且據說“即使測試時間更長也不會滲透”。 - Sirim QAS International, Malaysia, 2012. |
| 氯離子滲透性（ASTM D1411） | 在10%氯化鈣溶液中積聚90天后，通過Mohr方法在經Krystol T1涂刷過的樣本和未涂刷的對照樣本的不同深度處測定酸溶性氯離子含量。經Krystol T1涂刷過的混凝土在5毫米（0.2英寸）處顯示比對照樣本減少62.9%，在10毫米（0.4英寸）處減少83.8%，并且在15毫米（0.5英寸）處減少94.6%。 - HBT Agra Ltd., 1993 |
使用本產品前，請仔細閱讀應用指南 2.11 — 混凝土表面涂刷防水系統。當作為 Krystol 裂縫修補系統中的一種材料使用時，請參看應用指南 5.12 — 裂縫、孔洞和施工縫的防水施工。

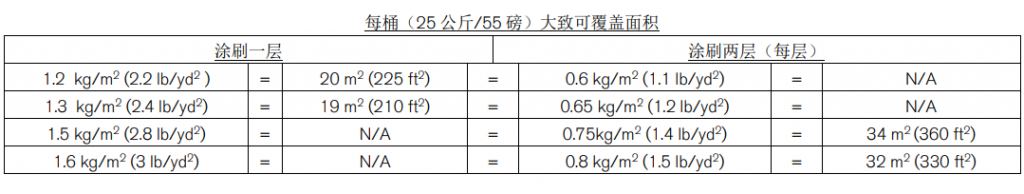

拌合 Krystol T1 材料至可涂抹的濃漿狀（按體積計，約 3.5 份粉兌 1 份清水）。使用噴淋器、刷子或掃帚，將混合物均勻涂抹在處于飽和表面干燥 (SSD) 狀態、經適當準備的混凝土上，用量為 1.2 – 1.6 公斤/平方米（2.25 – 2.95 磅/平方碼），可以涂刷一層或兩層防水材料。如果涂刷兩層防水材料，當 Krystol T1 硬化時再涂刷第二層涂層（6 至 24 小時不等，視條件而定）。對涂層應進行保護至少 24 小時，防止霜凍、雨淋、車輛行人和快速干燥。濕養護至少 3 天。
Krystol T1 混凝土表面涂刷防水系統只對剛性混凝土結構有效，對變載荷或重復移動造成的開裂和縫隙不能保證有效。具體工程施工前請詳細咨詢您的凱頓公司銷售代表。現場施工時的空氣和表面溫度必須至少為攝氏 4 度（華氏 40 度）。
本產品只限專業人員使用，施工前請仔細閱讀本產品的材料安全數據表單(SDS)。當與水或汗水混合后，本產品具有腐蝕性。使用時避免接觸到皮膚和眼睛，避免吸入粉塵。施工時請穿好長袖服裝，并佩戴安全護目鏡及防滲手套。
Krystol T1 產品有兩種包裝，分別為 5 公斤（11 磅）和 25 公斤（55 磅）的可重新密封提桶。
Krystol T1 儲存在干燥封閉區域時，未開封的止水帶膠泥材料保質期為 3 年；開封后又恰當密封的產品保質期為 4 個月。
凱頓國際公司承諾本公司生產的產品全部通過出廠合格檢驗。如果嚴格按照現有的規范和應用指南施工，使用效果與技術表單中所述完全相同。然而，由于凱頓國際公司無法監控產品在工地使用時的具體條件和施工步驟，例如施工環境、基面準備、施工工藝、混凝土成分、天氣狀況、建筑結構問題和其他影響因素等等，因此不能保證施工后的效果與技術表單上所述完全相同。
買方同意在購買相關產品時，聽取專業人士的意見和建議，但是會根據自身的工程要求來決定是否最終購買，并承擔所有風險責任。 買方同意當購買的產品被證實有質量缺陷時，唯一的補償方法是廠家更換有缺陷的產品或者退還購貨款（廠家自主選擇）。
本質保書已經包含了凱頓國際公司所應承擔的所有責任和義務。我公司不再承擔其他（明示或者暗示）的責任，包括任何商業目的或其特殊原因。凱頓公司不承擔任何法律意義上的特殊或間接損失賠償責任。除上述條款外，任何人無權代表凱頓公司承諾或許諾任何責任。凱頓公司有權修改產品性能，而不事先通知。
